必易微最新推出 | KP18068 PF>0.7 - 海外智能调光调色光源的高性价比选择

ErP (Energy-related Products 能效指令) 是照明产品欧盟 CE 认证的四大指令之一,另外三个指令分别是:LVD(安规指令)、EMC(电磁兼容指令)、RoHS(有毒有害物质指令)。

随着智能照明产品欧盟新 EMC (IEC61000-3-2 : 2020) 法规和新 ErP 法规的强制执行,越来越多的照明厂商和全屋智能品牌企业开始寻求出口欧洲的智能照明解决方案。



为了更好地适应欧盟照明产品新能效 ErP 标签法规标准,必易微推出 KP18068 - PF>0.7I2C 通信五路全高压线性 LED 调光芯片,满足国内外照明厂商和全屋智能品牌企业开拓欧洲智能照明市场的刚需。



产品介绍

KP18068 - PF>0.7、I2C 通信,五路全高压性 LED 调光芯片

 特色功能 1 – 集成输入线电压补偿功能:

KP18068 集成线电压补偿功能,补偿起始点和斜率均有分档选择功能,可以轻松满足一定输入范围内恒功率功能。

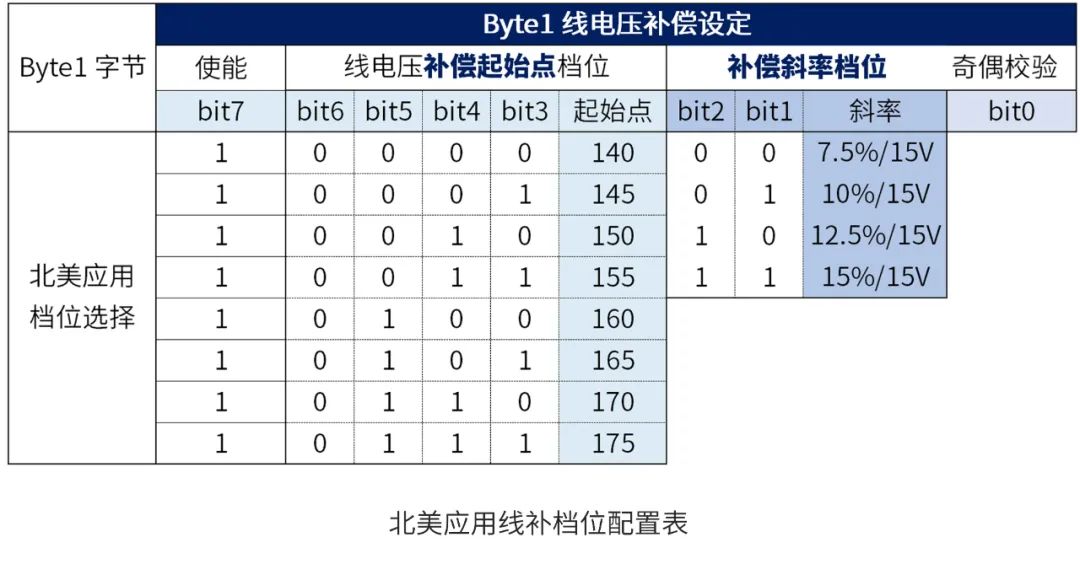

芯片针对北美应用和欧洲应用分别设定了 8 个起始点档位和 4 个斜率档位,方便客户灵活配置线电压补偿起始点和补偿斜率,可以有效降低产品最高输入电压下的产品温度,从而提升产品的可靠性和寿命。配置表如图所示。



特色功能 2 – OUT 1-OUT 3 (RGB 通道) 模拟调光和斩波调光可选 :

以 5 路 RGBCW 彩光智能球泡方案为例,目前各大厂商纷纷降本迭代,从传统的“CW 开关斩波切色温 + 3 路 RGB 斩波调色的方案”过渡到 I2C 线性调光方案时,厂商希望在实现降本目标、提升产品竞争力的同时还能保持原有产品宽广的色域范围、避免新老产品彩光颜色偏差问题。

为解决上述痛点,KP18068 专门设计了 OUT1 - OUT3 (RGB 通道) 斩波调光功能,无需额外增加器件、仅需在程序初始化设置时将 OUT1 - OUT3 (RGB 通道) 调光方式配置成斩波调光即可解决传统线性方案的痛点,由于斩波调光的电流最大值始终是 100%Iomax、仅调节占空比,能够保证 RGB 彩光低亮度下色彩鲜艳度,给人眼带来更丰富的感观体验。



特色功能 3 - 奇偶校验功能防止通信错误

为防止工作时出现通信错误,KP18068 带有奇偶校验功能,根据奇偶校验的结果决定是否出 ACK 信号及是否将该字节由缓存寄存器装载到寄存器。
1. 奇偶校验位根据前 7 个 Bit (Bit7 - Bit1) 中 1 的个数为奇数或者偶数确定,奇数为 1,偶数为 0。
2. 如果奇偶校验错误,芯片舍弃该字节,不发出相应的 ACK 信号,外部控制主机则把该字节重发。

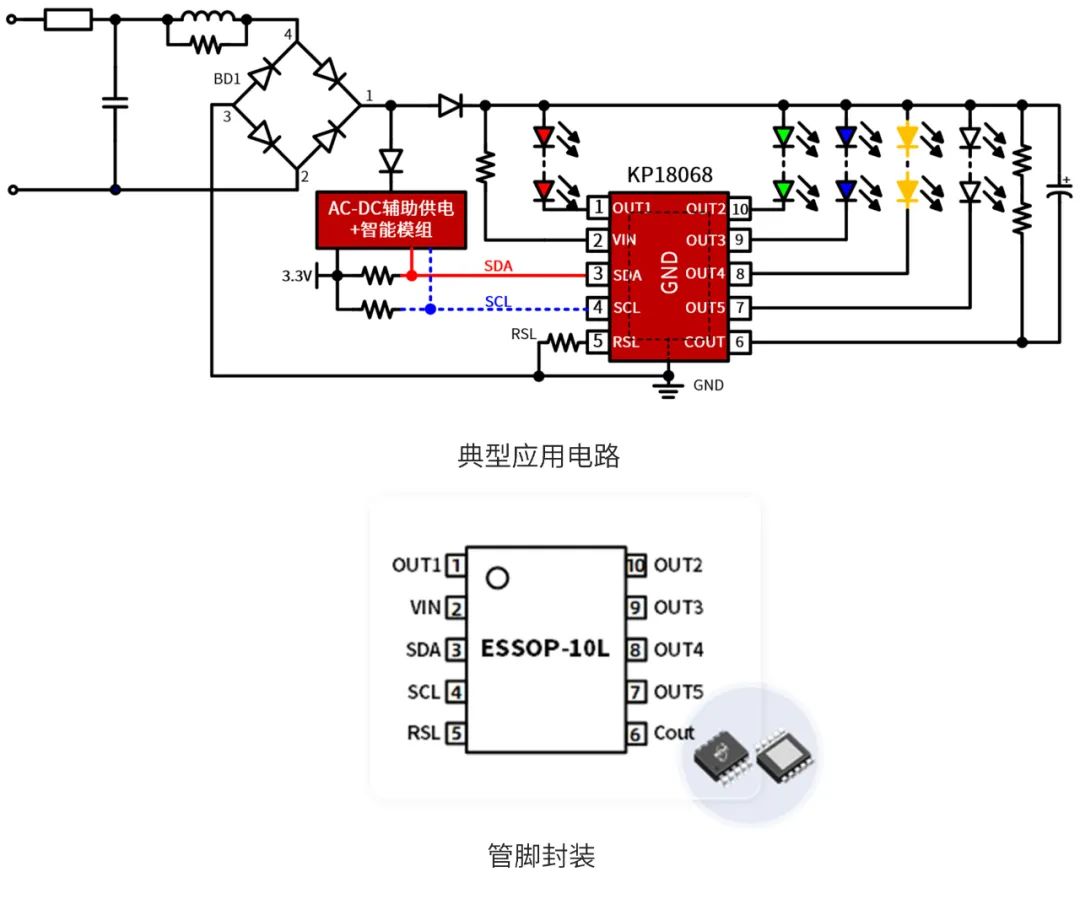

典型方案

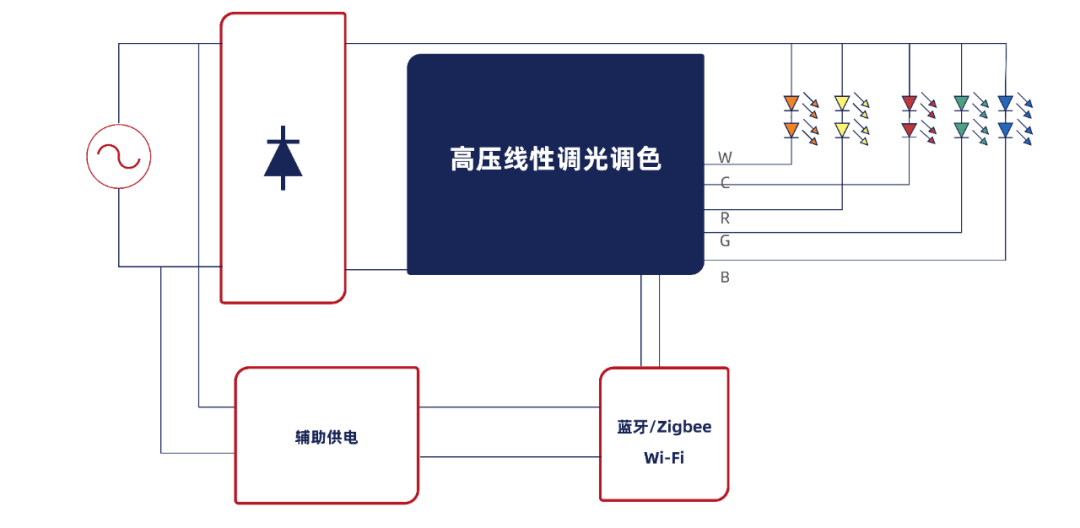

新欧标方案 :



Demo 实物照片:



Demo 电气性能 :



Demo 测试数据 :

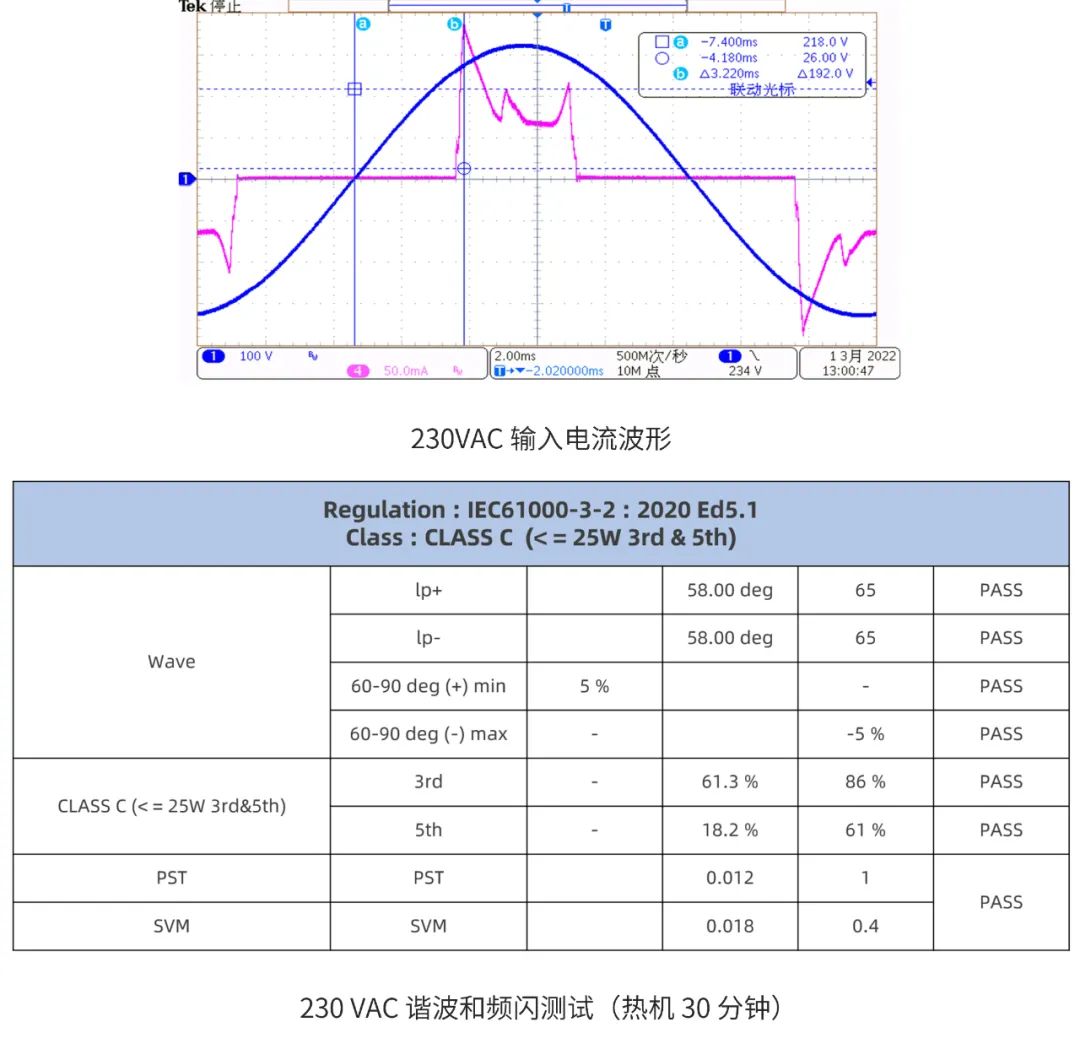

新欧标性能 :

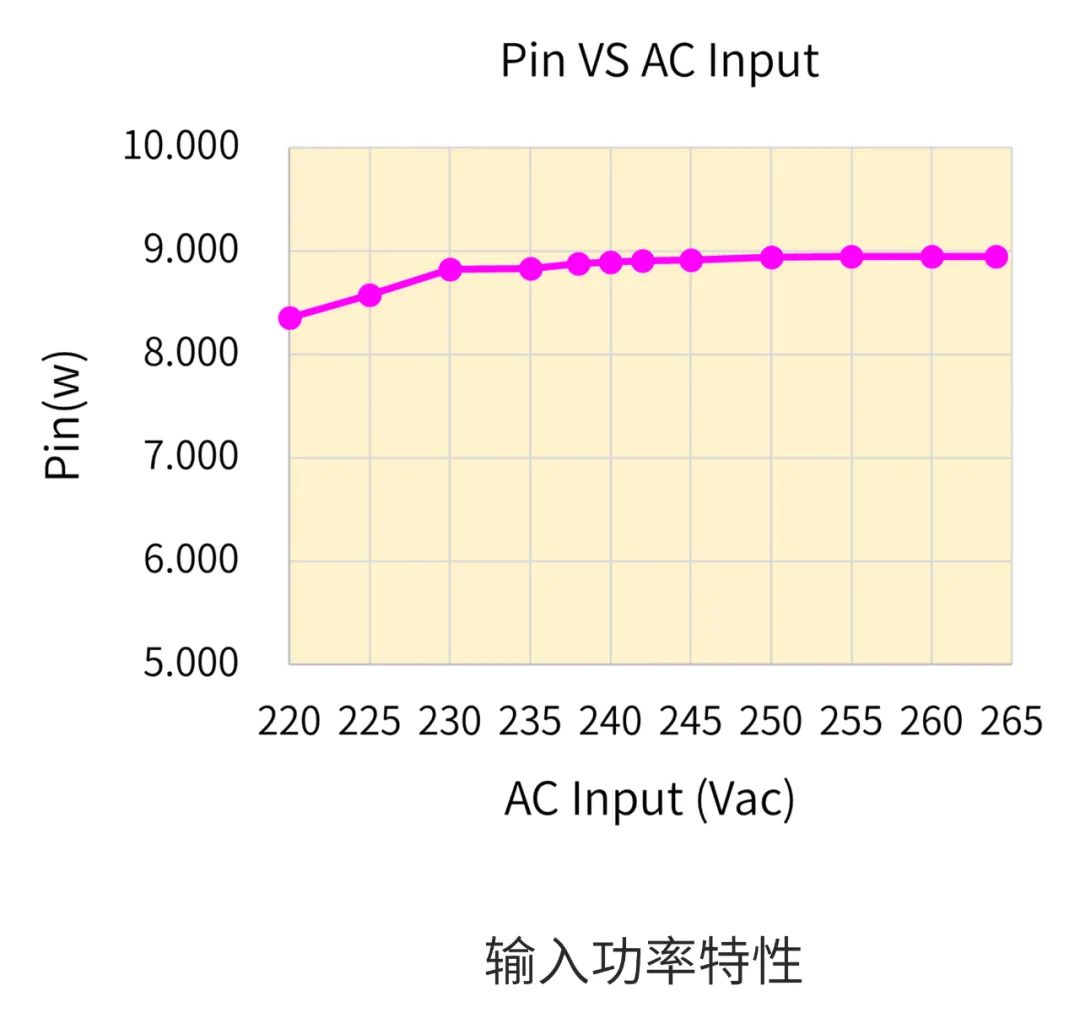

调整率性能 :

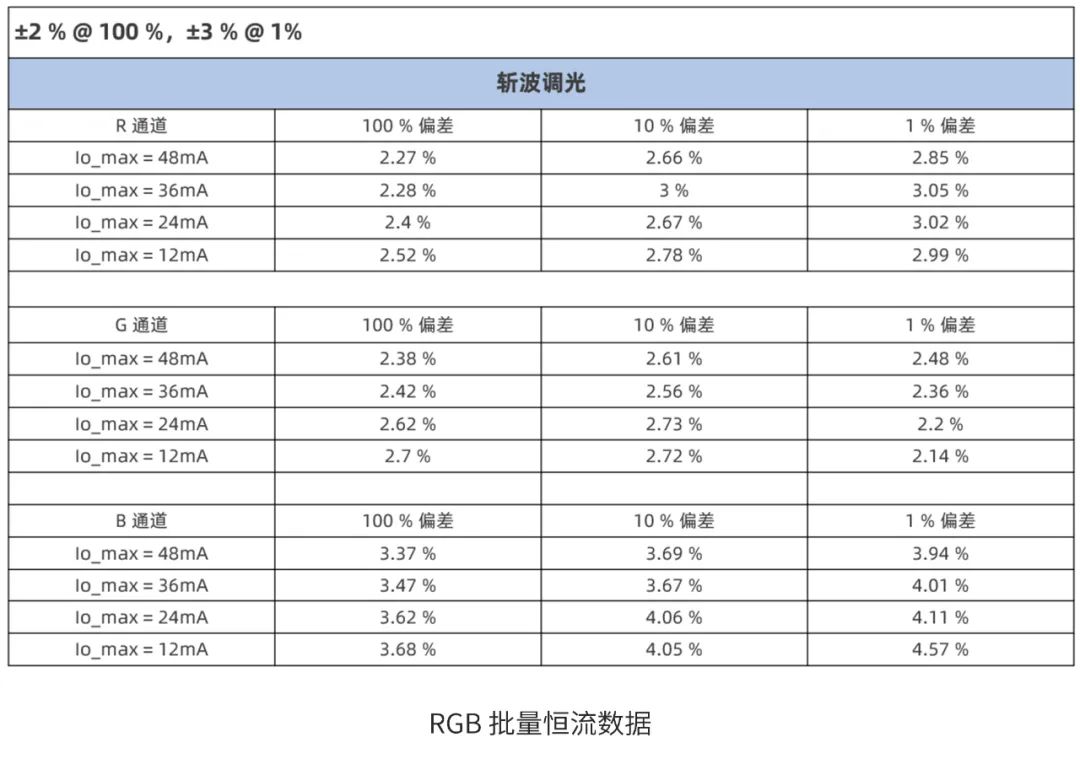

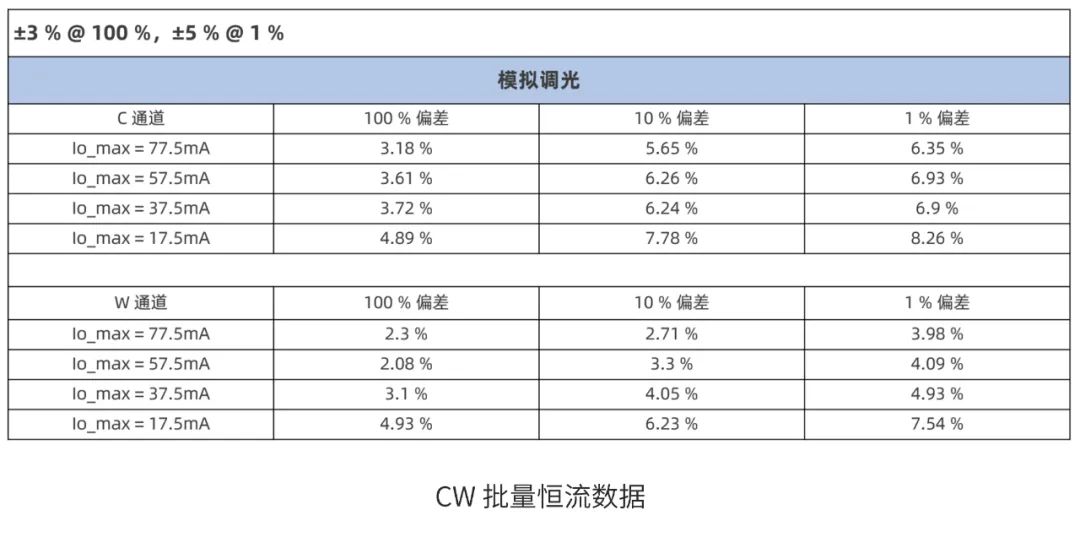

恒流一致性 :

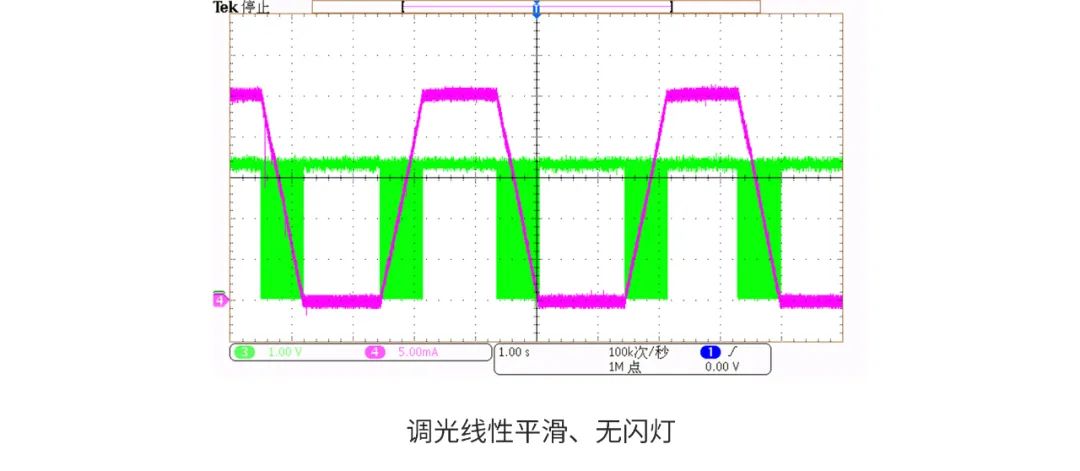

调光性能:

产品选型表



线性调光产品选型

针对国内外不同市场的产品需求,必易微提供丰富的智能照明产品,助力企业产品智能化升级。
